耐磨陶瓷最主要的性能是耐磨能力，而影響陶瓷耐磨性能的關(guān)鍵因素就是硬度，在耐磨陶瓷相關(guān)產(chǎn)品的介紹中，我們常見的硬度單位為HRA，偶爾會(huì)用到HRC，除此之外，在其它場(chǎng)合中還會(huì)用到HRB、HV、HB等硬度單位，那么它們之間有哪些區(qū)別和聯(lián)系呢？

        以一定的載荷(一般3000kg)把一定大小(直徑一般為10mm)的淬硬鋼球壓入材料表面，保持一段時(shí)間，去載后，負(fù)荷與其壓痕面積之比值，即為布氏硬度值(HB)，因?yàn)橛捕葴y(cè)試時(shí)使用的是鋼球，本身硬度有限，難以檢測(cè)硬度較大的樣品（硬度超過(guò)HB450），而鋼球直徑大則導(dǎo)致它難以檢測(cè)小樣品硬度。

        以120kg以內(nèi)的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用材料壓痕凹坑的表面積除以載荷值，由于精確測(cè)試凹坑表面積難度較大，所以使用較少。

        用一個(gè)頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測(cè)材料表面，由壓痕的深度求出材料的硬度，HRA、HRB、HRC對(duì)應(yīng)三種不同的測(cè)試方式，其中A、B、C為三種不同的標(biāo)準(zhǔn)，稱為標(biāo)尺A、標(biāo)尺B、標(biāo)尺C。

       （1）HRA：采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極高的材料(如硬質(zhì)合金、耐磨陶瓷等)。

       （2）HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球，求得的硬度，用于硬度較低的材料(如退火鋼、鑄鐵等)。

       （3）HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度較高的材料(如淬火鋼等)。

        耐磨陶瓷硬度僅次于金剛石（HRA100），硬度可達(dá)HRA85甚至HRA90以上，所以耐磨陶瓷用HRA描述，碳化鈦合金、耐磨鋼、模具鋼則可以用HRC描述。

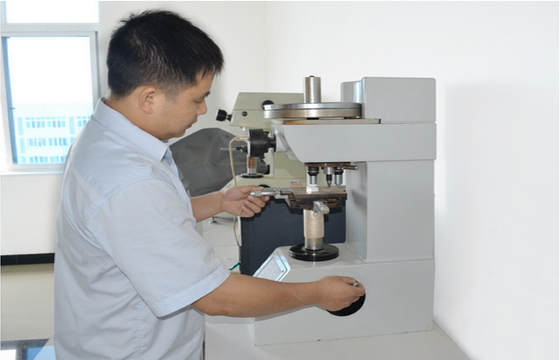

耐磨陶瓷硬度檢測(cè)
